| 品牌 | 天氏库力 |
| 型号 | KL-020 |
| 适用范围 | KL-020薄膜拉伸专用的气动拉伸夹具配德国 FESTO 踏板阀、气源处理三联件(减压阀、过滤器、油雾器)、开关阀、节流阀、气管等其它气动元器件。适用于橡胶、塑料、纸、布、薄膜、铝箔等试样的夹持。具备重量轻，夹持效率高，使用简单、方便等优势。 |
| 最大夹持力 | 约100kg |
| 材质 | 45#钢 |
| 活塞最大行程 | 约35mm |
| 气源 | 使用压力为2~4大气压 |
| 净重 | 约2.5kg |

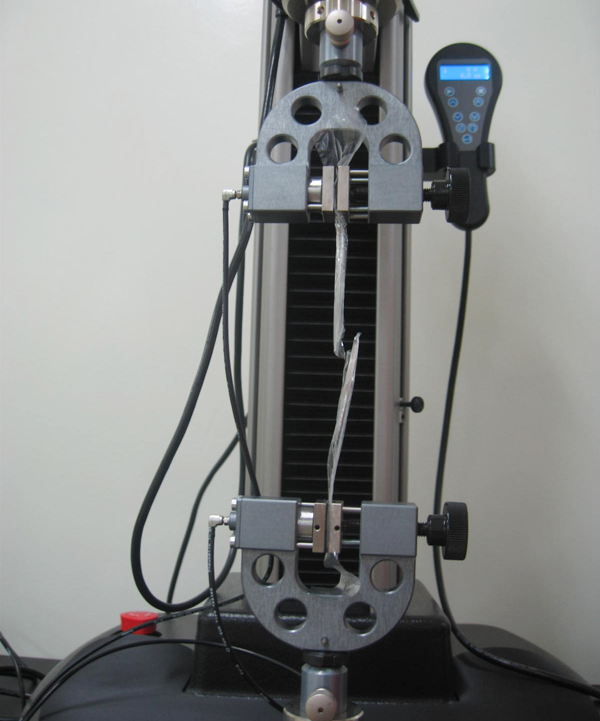

薄膜气动拉伸夹具应用实例展示：
薄膜气动拉伸夹具详情：
平钳口：宽25mm、长25mm、张口30mm，钳口为细纹直牙面。
波纹钳口：宽25mm、长25mm、张口30mm。
配德国 FESTO 踏板阀、气源处理三联件(减压阀、过滤器、油雾器)、开关阀、节流阀、气管等其它气动元器件。
重量轻，夹持效率高，夹紧力大，使用简单、方便。
薄膜气动拉伸夹具工作原理：
薄膜气动拉伸夹具工作原理：
1.当压缩空气由进气口进入，通过活塞轴孔进入气缸左室，由于空气压力，使气缸薄膜向右产生很大张力，带动活塞轴向右移动，并通过拉杆带动夹具往同一方向，将工件卡紧。
2.工件加工完后，关闭气阀，打开另外一端的气阀，压缩空气由另外一端进入活塞轴孔，进入气缸右室，由空气压力使薄膜产生向左张力，带动活塞轴向左移动，通过拉杆将夹具向左推进，这时夹具卡自动松开，将工件取出，再另换工件继续加工。当活塞轴在移动过程中，贮存在气缸左右室内的废气都可由原孔道排出。
